Diagramas de rede
Os diagramas de rede ilustram como as informações fluem pelos aplicativos NiCE CXone. As setas nos diagramas representam o fluxo de informações e não a fonte da solicitação. Quase todos os fluxos parecem bidirecionais, embora a conexão possa sempre se originar de um local. Por exemplo, a maioria dos fluxos de API é RESTful e sempre se origina no cliente. No entanto, os dados passados pela API podem ser colocados no sistema, extraídos do sistema ou ambos. É por isso que a seta é mostrada como bidirecional.
Existem vários tipos de divisões, ou limites, nos diagramas. Uma fronteira primária é entre redes públicas e privadas. As redes privadas podem incluir outro limite entre as redes internas e DMZ. A DMZ fornece uma maneira de interagir com redes públicas enquanto protege redes internas confidenciais.
Os sistemas de nuvem pública apresentam uma rede combinada que não é inteiramente pública ou privada. Isso é conhecido como rede de borda, já que os dispositivos e serviços de limite normalmente encerram a criptografia na borda da rede pública.
Os diagramas indicam mudanças na criptografia por linhas sólidas e tracejadas. Dependendo da infraestrutura em nuvem, isso pode resultar em tráfego não criptografado sendo transmitido pelas redes de borda.
Salvo indicação em contrário, todos os dados de clientes são criptografados em trânsito e em repouso.
|

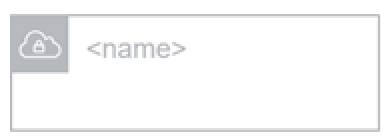

Campo |
Detalhes |
|---|---|
![]() |
Nuvem privada, corporativa ou locais nas dependências do cliente |
|
|

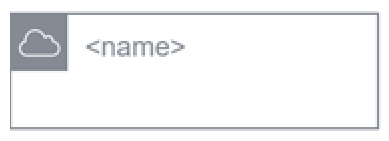

Localizações de nuvem pública e privada |
|
Segmentação interna em locais de nuvem pública ou privada |
|
Indivíduos que usam os serviços |
|
Aplicativos e serviços que usam os serviços |
|
Dispositivos de usuário |
|
Fluxos de informações criptografadas e não pessoais, com setas indicando a direção |
|
Fluxos de informações não criptografadas e não pessoais, com setas indicando a direção |
|
Fluxos de informações pessoais criptografados, com setas indicando a direção |
|
Fluxos de informações pessoais não criptografados, com setas indicando a direção |
|
Fluxos híbridos para informações pessoais ou não pessoais, onde um dispositivo de limite encerra a criptografia |
Componentes de Nível elevado

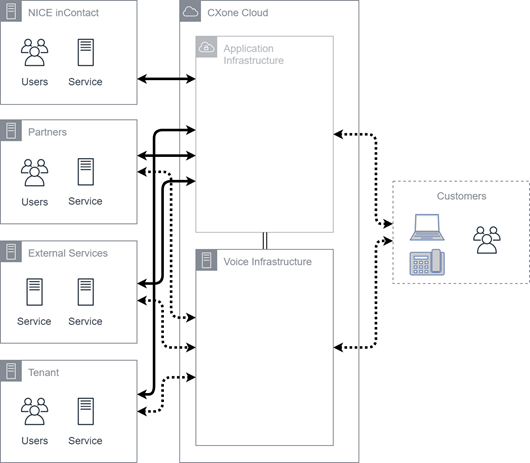

Este diagrama mostra componentes de alto nível deNiCE CXone e seus relacionamentos uns com os outros. O recipiente NiCE CXone Cloud abrange toda a infraestrutura NiCE CXone para sistemas de produção FedRAMP e não FedRAMP. NiCE CXone é hospedado em nuvens privadas e públicas, e é dividido em infraestrutura de aplicativo e infraestrutura de voz. A infraestrutura de Voz é hospedada quase exclusivamente por meio da nuvem privada.
Os contêineres do lado esquerdo são redes externas e são essenciais para a funcionalidade do produto. Estes serviços externos incluem:
- NiCE
- Parceiros
- Serviços externos
- Locatário
Em todos os casos, tanto informações pessoais quanto não pessoais são transmitidas. O tráfego não criptografado quase sempre está relacionado à voz ou outrocanal
Diversos meios de comunicação por voz e digitais que facilitam as interações com o cliente em uma central de contato. tráfego e pode não estar totalmente criptografado.
Fluxos Comuns

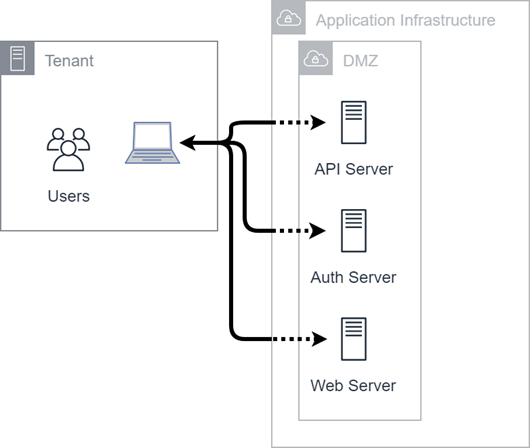

Este diagrama ilustra como os usuários interagem com NiCE CXone usando a infraestrutura do aplicativo e os seguintes aplicativos:
- Aplicativos web NiCE CXone como ACD, Admin, entre outros (exceto FTP)
- Acesso Direto a Dados
A maioria das interações do usuário ocorre entre um navegador e a infraestrutura do aplicativo usando protocolos e portas padrão da web (443 e 80). Alguns aplicativos do conjunto NiCE CXone exigem outros serviços e portas adicionais ports
Locais onde as informações são transferidas, por meio de uma rede, entre um computador e um servidor. do seu ambiente devem ser abertas. Há três serviços básicos mostrados no recipiente de infraestrutura do aplicativo:
- API
Interface de Programação de aplicativos. Permite que você automatize determinadas funcionalidades ao conectar o seu sistema NiCE CXone a outros softwares. Servidores - Servidores de autenticação
- Servidor da Web
Cada um deles é tecnicamente servidores da web, mas suas funções e terminais são distintos. todos os endpoints residem em uma DMZ usando um modelo de aplicativo padrão em camadas. A comunicação da API e do servidor da web pode conter informações pessoais. Os fluxos de autenticação podem conter dados pessoais nas respostas do token.

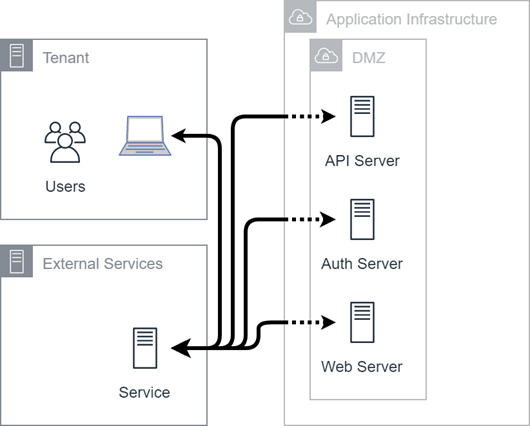

Integrações de serviço externo
Parceiros e outros provedores podem criar aplicativos que se integram ao NiCE CXone. Este diagrama ilustra como os usuários interagem com Performance Management (Integrated) (Standalone) usando a infraestrutura de aplicativo e integrações externas. Componentes de parceiros e serviços externos são combinados para simplificar o diagrama, mas o serviço pode ser fornecido por qualquer um deles.
As integrações de parceiros podem incluir sua própria autenticação ou por meio de vários menus. Elas sempre abrirão em uma instância separada do navegador e se integrarão por meio de várias API
Interface de Programação de aplicativos. Permite que você automatize determinadas funcionalidades ao conectar o seu sistema NiCE CXone a outros softwares.. Em muito poucos casos, uma integração pode consumir conteúdo de NiCE CXone servidores web. A interface de chat do cliente é um exemplo disso.
Integrações de rvi

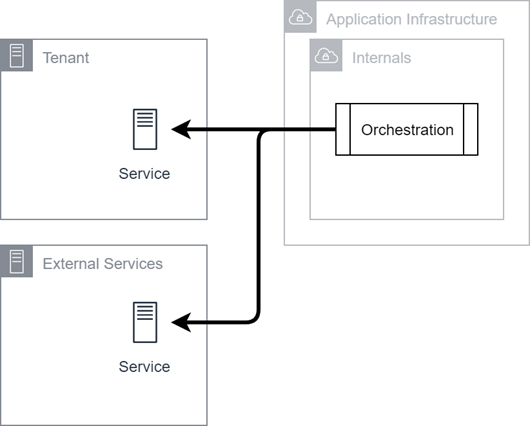

Este diagrama ilustra como o Rvi
Resposta de Voz Interativa. Menu de telefone automatizado que os contatos usam por meio de entradas de voz ou de teclas para obter informações, rotear uma chamada de voz de entrada, ou ambos. interage com locatários e serviços externos. Rvi frequentemente incorpora dados de fontes externas que podem ser gerenciadas por você ou por terceiros. Nesses casos, o tráfego sempre se origina de servidores internos.
Conectividade do agente
Os agentes podem interagir comNiCE CXone usando vários métodos diferentes:
Essas opções podem usar um telefone físico ou um softphone.
MAX
Este diagrama ilustra a conectividade de agente para MAX usando um telefone físico ou Softphone. MAX integra-se à infraestrutura do aplicativo. O telefone interage principalmente com a infraestrutura de voz. Também há alguma comunicação de aplicativo e, para softphones, uma dependência de integrações de serviço externo.
Salesforce Agent

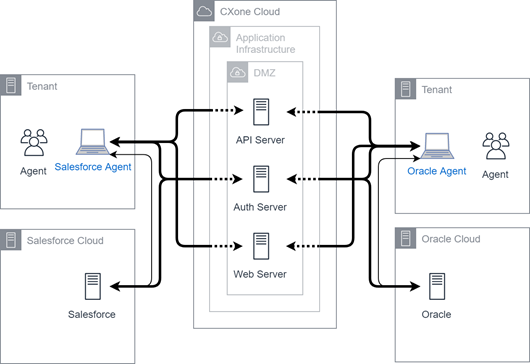

Este diagrama ilustra a conectividade do agente paraSalesforce Agent usando um telefone físico ou softphone. Esses telefones foram excluídos do diagrama para simplificar.
Ambos os aplicativos de agente dependem de recursos de serviço externos. No entanto, eles também se comunicam diretamente com a infraestrutura do aplicativo e fazem parte do conjunto de produtos NiCE CXone. Em alguns casos, os produtos podem se comunicar com o servidor de autenticação para fornecer autenticação e interagir com endpoints.
Conectividade de canal
Os diagramas a seguir ilustram o fluxo de dados de informações confidenciais.

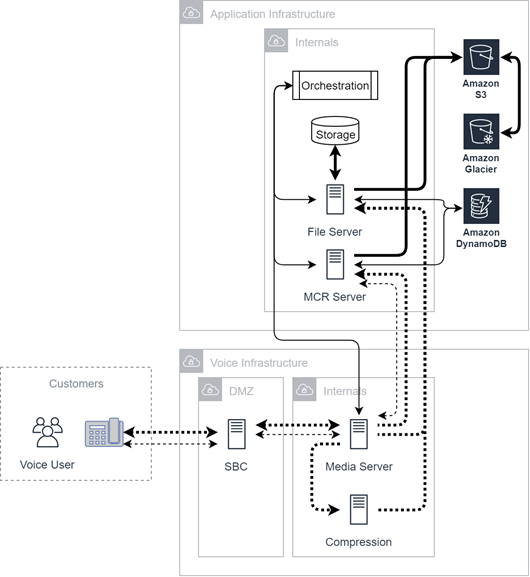

Canal de voz

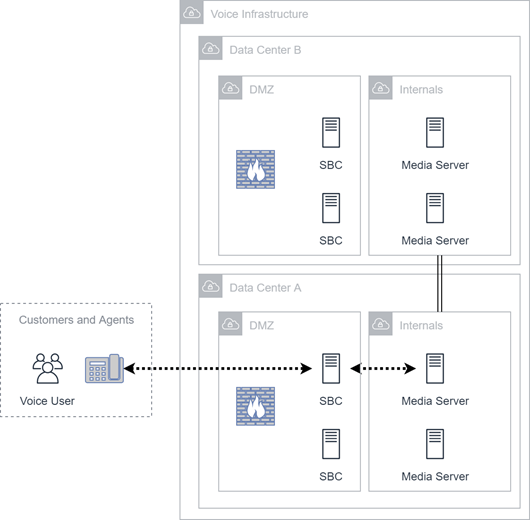

Esses diagramas ilustram a conectividade de voz da perna do cliente dentroNiCE CXone. Redundância e failover são recursos críticos para infraestrutura de voz.
A conectividade da fonte para um Session Border Controller (SBC) na infraestrutura de voz não é mostrada para simplificar. Essa conectividade pode ser uma série de links envolvendo uma variedade de operadoras. Todo esse tráfego termina no SBC no ambiente NiCE CXone . É na SBC que a conectividade agente-perna é estabelecida.
Essas informações são gerenciadas e monitoradas peloNiCE CXone mecanismo de orquestração e servidor de mídia, que pode gravar a conversa. O servidor de mídia também pode encaminhar voz digital para o servidor Recording Management (CXone), que tem sua própria capacidade de Recording. Em ambas as instâncias de gravação, NiCE CXone tem a capacidade de mascarar ou pausar a gravação caso informações sensíveis estejam sendo comunicadas.
As gravações feitas pelo servidor de mídia podem passar diretamente para o servidor de arquivos ou através de um servidor de compactação. As gravações feitas pelo servidor de mídia residem no armazenamento do servidor de arquivos ou no Cloud Storage Services. Gravações feitas porRecording Management (CXone) são enviados paraCloud Storage Services.
A voz em tempo real não é criptografada em trânsito para o servidor. Depois que é armazenada no media server ou no servidor Recording Management (CXone), ela é criptografada em repouso e em trânsito.
Saiba mais sobre os requisitos de rede de e-mail na página E-mail do sistema.

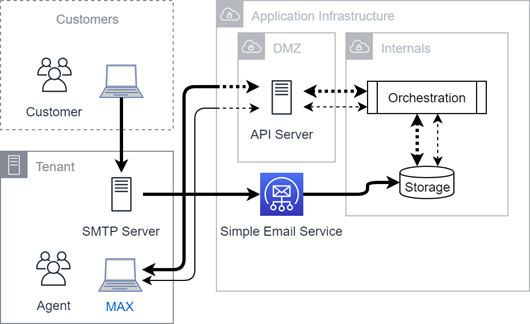

Este diagrama ilustra a conectividade de email de entrada.Inbound email usaAWS servidores de e-mail SES ou de nuvem privada. Os e-mails são enviados para o serviço de armazenamento, onde o mecanismo de orquestração NiCE CXone processa as notificações e o acesso de API
Interface de Programação de aplicativos. Permite que você automatize determinadas funcionalidades ao conectar o seu sistema NiCE CXone a outros softwares. aos aplicativos.
Na maioria dos casos, os e-mails são encaminhados para a plataforma a partir do seu servidor SMTP porque os endereços DE e-mail de entrada pertencem e são gerenciados pela sua organização.

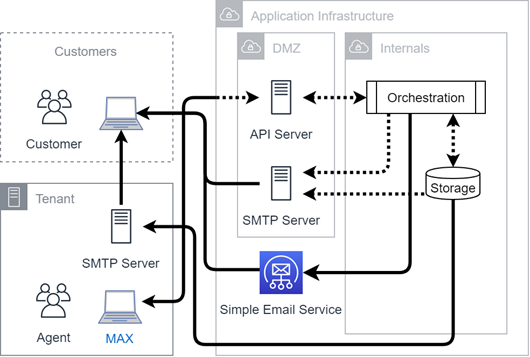

Outbound Email
Este diagrama ilustra a conectividade de e-mail de saída. Dependendo de seus requisitos, os canais de e-mail de saída podem vir:
- Do seu servidor SMTP por meio de uma conexão privada.
- Por meio de SES (preferencial) ou servidores SMTP em nuvem privada.
As informações históricas são armazenadas em um bucket do Amazon S3.
Bate-papo

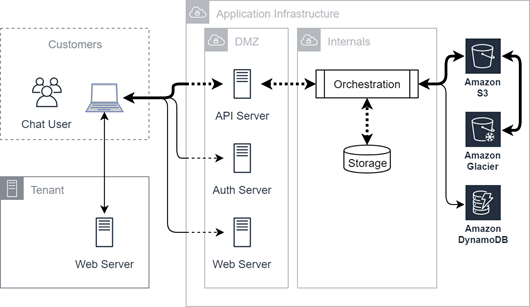

Este diagrama ilustra a conectividade de bate-papo omnicanal. Chat é gerenciado por meio de uma combinação do servidor web do locatário
Agrupamento organizacional de alto nível usado para gerenciar o suporte técnico, o faturamento e as configurações globais do seu sistema NiCE CXone., do servidor web NiCE CXone e de uma série de chamadas de autenticação e API que armazenam as transcrições. Essas transcrições podem ser movidas para o Amazon S3 e o Amazon Glacier.
Digital Experience (DX): social e Bring Your Own Channel (BYOC)

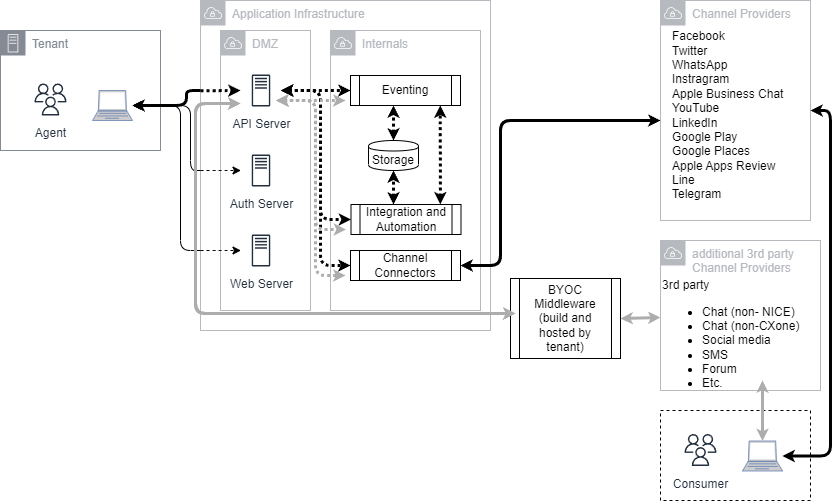

Este diagrama ilustra a conectividade com canais de redes sociais e integrações com Bring Your Own Channel (BYOC). Para canais de mídia social, as interações são intermediadas pelos diversos provedores de canal, como Facebook ou Google. BYOC é uma opção em que sua organização pode criar e hospedar serviços de middleware para ficarem entre as API do NiCE CXone e as API de canal de terceiros. O middleware retransmite mensagens entre a plataforma NiCE CXone e o provedor de canal terceiro.
Os contatos se relacionarão apenas com os provedores de canais de terceiros. O agente se relacionará com o NiCE CXone através de um conjunto de servidores da Web, de autenticação e de APIs. A conexão entre o contato e o agente é gerenciada por uma série de conectores de canais e sistemas internos de criação de eventos. O armazenamento temporário e permanente é gerenciado internamente.

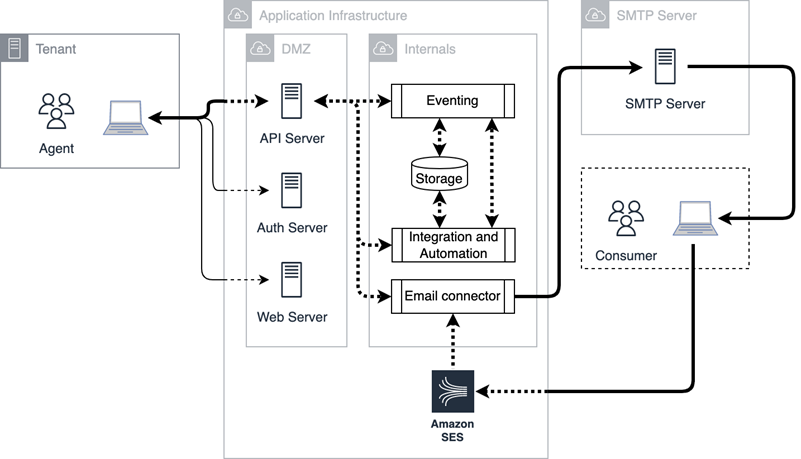

Digital Experience (DX): NiCE CXone E-mail
Eis um diagrama da conectividade digital de e-mails.

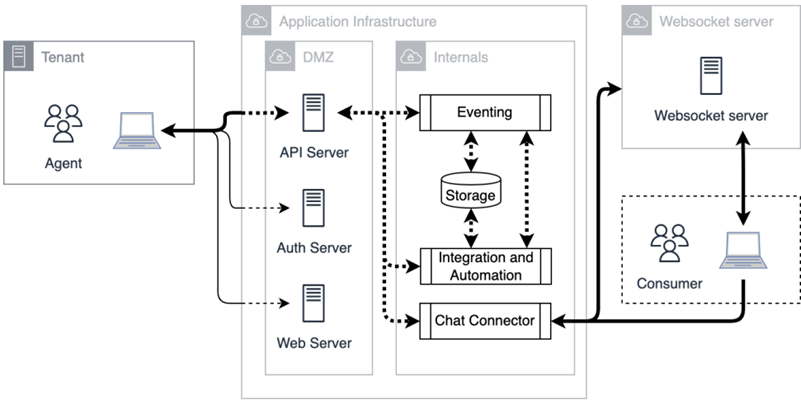

Digital Experience (DX): Digital Chat
Eis um diagrama da conectividade de bate-papos digitais Os contatos se comunicam com o Chat ao vivo digital ou o Chat Messaging usando uma janela de chat digital, que pode ser baseada na web ou em dispositivos móveis. Digital chat se comunica principalmente por meio de conexões WebSocket gerenciadas pelo AWS API Gateway. Os Agentes se comunicam usando um aplicativo de agente baseado em navegador que se conecta à plataforma NiCE CXone por meio de uma API REST Pública para trabalhar em contatos recebidos. A comunicação ocorre nas duas direções em tempo real:
- Iniciado pelo contato: O servidor WebSocket se comunica com o conector de chat digital que lida com a lógica personalizada de chat e armazena dados na plataforma NiCE CXone.
- Iniciado pelo agente: o evento é propagado da plataforma NiCE CXone por meio do conector de chat para o servidor WebSocket e, em seguida, para o contato.
Os seguintes serviços estão representados no diagrama:
- Interface do consumidor (cliente): A janela de chat digital, seja móvel ou web. Ela se conecta ao servidor WebSocket para comunicação em tempo real.
- Interface do agente: o navegador do agente se conecta com a plataforma geral NiCE CXone através de uma API REST público para trabalhar nos contatos recebidas.
- Servidor WebSocket de chat: O servidor WebSocket media a comunicação em tempo real entre a plataforma geral NiCE CXone e o consumidor de chat digital.
- Conector de chat: O serviço WebSocket que traduz o domínio de chat específico para o domínio NiCE CXone geral.
- Infraestrutura do aplicativo: O rest dos NiCE CXone serviços e automações que lidam com contatos digitais.

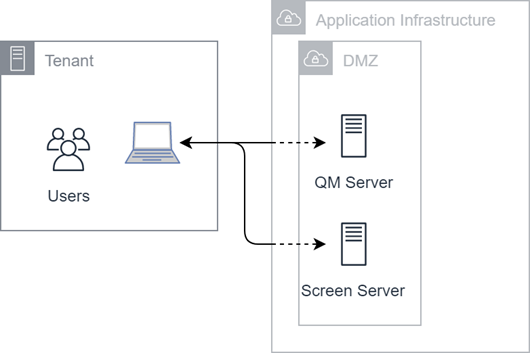

Workforce Management (IEX Integrated) Conectividade

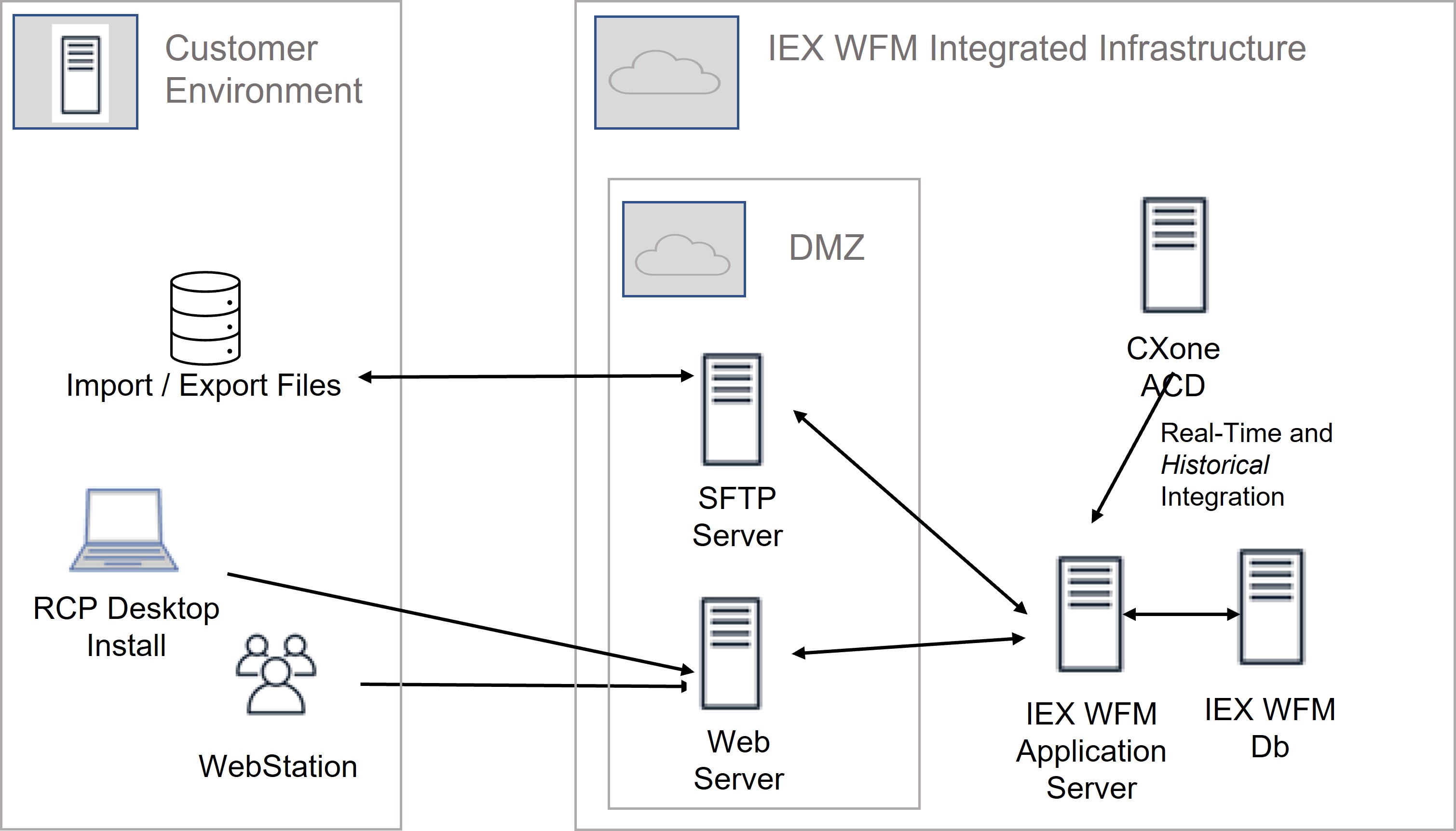

Este diagrama ilustra a conectividade básica entre o seu ambiente e Workforce Management (IEX Integrated)
Conectividade por nome de host
NiCE CXone usa uma variedade de nomes de host e serviços diferentes, dependendo do tipo de conectividade:
- Conectividade do Datacenter Privado
- Conectividade direta AWS com o data center
- Conectividade indireta AWS do Data Center
Conectividade do Datacenter Privado
O tráfego da rede externa termina em um firewall de hardware, que encerra a sessão TLS. O tráfego seguro usa TLS 1.2 ou superior. Tráfego não protegido é tratado pelo servidor. (2) O tráfego entre o firewall e o servidor não é criptografado.
As seguintes áreas se referem a data centers privados:
- Centro de Dados dos EUA
- Centro de Dados da UE

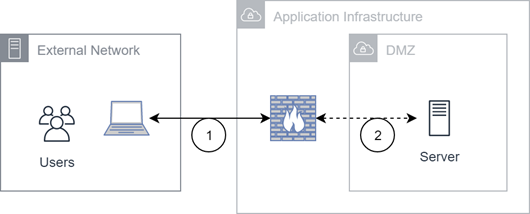

Este diagrama ilustra a conectividade do data center privado com os seguintes nomes de host:
|
Hostnames |
|---|
| agent-{cluster} |
| agentstats-{cluster} |
| API-{cluster} |
| API |
| bi |
| bu{tenant} |
| empenhar |
| getnextevent-{cluster} |
| home-{cluster} |
| incontrol-{cluster} |
| intouch-{cluster} |
| Fazer login |
| phonebook-{cluster} |
| reporter.engage |
| screen{num} |
| procurar |
| Segurança |
| stream{num} |
| {cluster} |
| {custom} |
Conectividade direta AWS com o data center
O tráfego da rede externa termina em um balanceador de carga de aplicativo, que encerra a sessão TLS. O tráfego seguro usa TLS 1.2 ou superior. O tráfego não protegido é tratado pelo servidor. (2) O tráfego entre o firewall e o servidor não é criptografado.
As seguintes áreas se referem a data centers diretos:
- US AWS
- FedRAMP AWS
- EU AWS
- AUS AWS

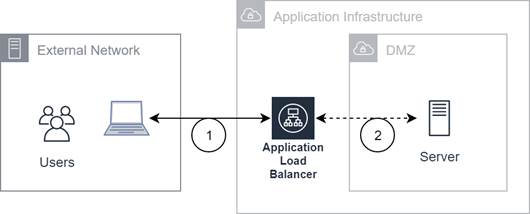

O diagrama ilustra a conectividade direta do data center AWS com os seguintes nomes de host:
|
Hostnames |
|---|
| agent-{cluster} |
| agentstats-{cluster} |
| analytics-{area} |
| analytics |
| API-{area} |
| API-{cluster} |
| API |
| auth |
| bi-{area} |
| bu{tenant}-nicewfm |
| getnextevent-{cluster} |
| home-{cluster} |
| incontact |
| incontrol-{cluster} |
| intouch-{cluster} |
| Fazer-login-{area} |
| Fazer login |
| phonebook-{cluster} |
| security-{area} |
| Segurança |
| {cluster} |
| {custom} |

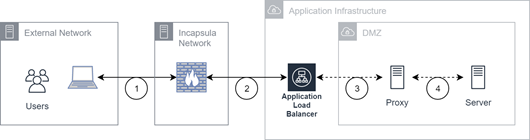

Conectividade indireta AWS do Data Center
O tráfego da rede externa termina em um serviço Incapsula, que encerra a sessão TLS. O tráfego entre o serviço Incapsula, que inicia uma nova sessão TLS, e o balanceador de carga do aplicativo, que encerra a sessão TLS. O tráfego seguro usa TLS 1.2 ou superior. O tráfego não seguro é tratado pelo servidor. (3) O tráfego entre o balanceador de carga do aplicativo e o proxy não é criptografado. O tráfego entre o proxy e o servidor não é criptografado.
As seguintes áreas se referem a data centers públicos:
- US AWS
- FedRAMP AWS
- EU AWS
- AUS AWS
O diagrama ilustra a conectividade indireta do data center AWS com os seguintes nomes de host:
|
Hostnames |
|---|
| {area} |
Nexidia

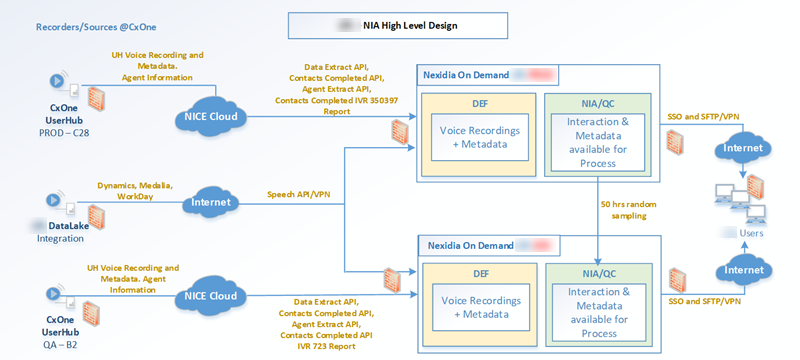

Este diagrama ilustra como NiCE CXone se conecta a Nexidia. Essa conexão é estabelecida pelo uso destas APIs:
Essas APIs extraem gravações e metadados do NiCE CXone.

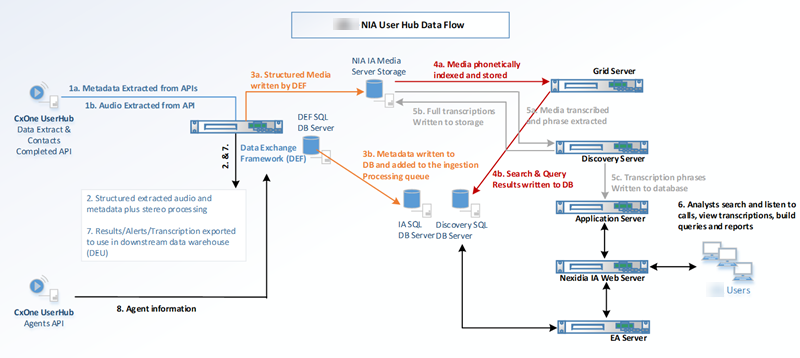

Fluxos de dados do Nexidia
(1) As API extraem metadados e gravações de áudio de NiCE CXone. (2) Os metadados são catalogados e as gravações são processadas no Data Exchange Framework (DEF). (3) Os dados processados do DEF são copiados para o Armazenamento de Mídia. (4) No Armazenamento de Mídia, os dados são indexados foneticamente. (5) Ainda no Armazenamento de Mídia, os dados são transcritos e as frases são extraídas. (6) Os analistas usam o aplicativo Nexidia para ouvir chamadas, visualizar transcrições e criar consultas e relatórios.
Este diagrama ilustra como as gravações e metadados do NiCE CXone são enviados aos servidores Nexidia para os analistas ouvirem e visualizarem.

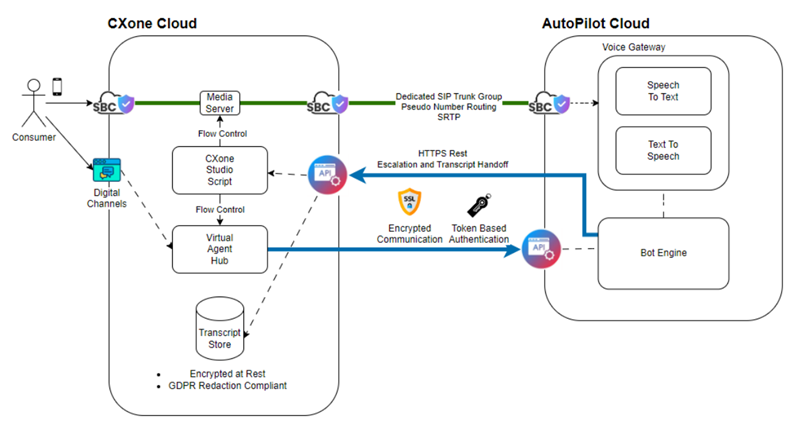

Autopilot (Omilia)
Este diagrama ilustra como NiCE CXone se conecta a Autopilot (Omilia).
